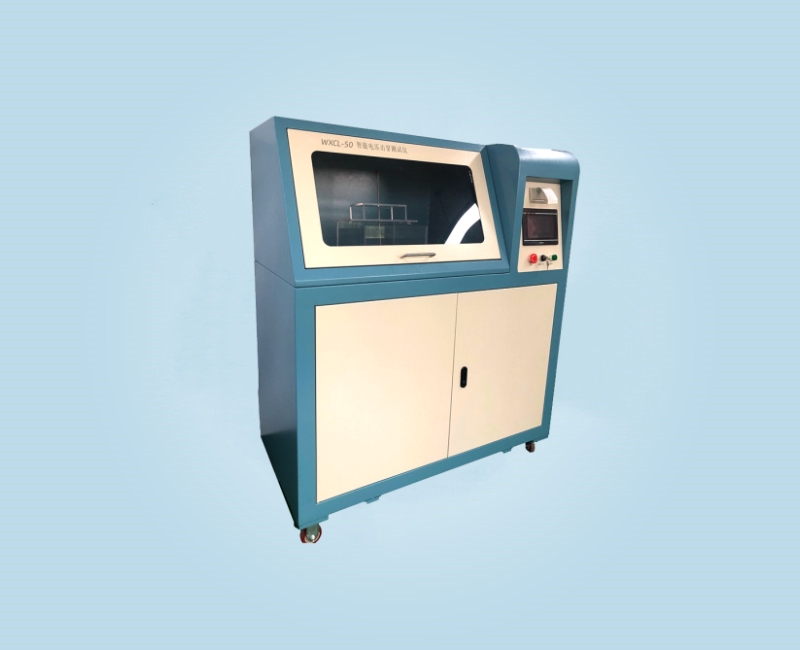

WXCL-50擊穿電壓測試儀
產品分類： 變壓器測試儀
WXCL-50系列電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。
訂購熱線：151-0279-6561（微信同號）
立即咨詢一、產品概述
WXCL-50系列電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上面的電壓就只會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統，帶報警和時間控制功能。
WXCL-50系列電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。
廣泛應用于電力電子行業、機械工業部、研究所、軍工研究、絕緣材料生產單位的高電壓擊穿試驗而設計制造的。
二、產品特點
1、由設備為觸摸屏進行操作控制。
2、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。
3、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶最后一次試驗設置參數。
4、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。
5、控制面板簡潔，功能標注明確，操作簡單。
6、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以實時舍棄不理想的數據。
7、設備試驗界面采用實時顯示的方式，更方便試驗過程的觀看。
8、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
9、設備配有三色報警。（選配）
三、產品裝箱單
電壓擊穿試驗儀：1臺
輸入輸出連接線：1套
設備接地線：1根
試驗電極：2副
產品說明書：1份
產品合格證：1份
四、詳細參數
| 序號 | 項目 | 5KV | 10KV | 20KV | 50KV | 100KV |
| 1 | 輸入電壓 | AC220V 50Hz | ||||
| 2 | 輸出電壓 | AC:0~5kV | AC:0~10kV | AC:0~20kV | AC:0~50kV | AC:0~100kV |
| DC:0~5kV | DC:0~10kV | DC:0~20kV | DC:0~50kV | DC:0~100kV | ||
| 3 | 輸出功率 | 0.5kVA | 1kVA | 2kVA | 5kVA | 10kVA |
| 4 | 測量范圍 | AC:0.05~5kV | AC:0.5~10kV | AC:1~20kV | AC:1~50kV | AC:1~100kV |
| DC:0~5kV | DC:0.5~10kV | DC:1~20kV | DC:1~50kV | DC:1~100kV | ||
| 5 | 測量誤差 | ≤2% | ||||
| 6 | 耐壓時間 | 0～60S | ||||
| 7 | 漏電流 | 可由計算機軟件自由進行設定 | ||||
| 8 | 電源 | 交流220V±10%的單相交流電壓和50Hz±1%的頻率 | ||||
| 9 | 試驗環境 | 溫度:15～30℃,相對濕度:30%～65%能夠穩定運行。 | ||||
| 10 | 接地要求 | 儀器需要單獨接地，接地附合國家標準要求，接地電阻≤0.5Ω | ||||
