★ 概述

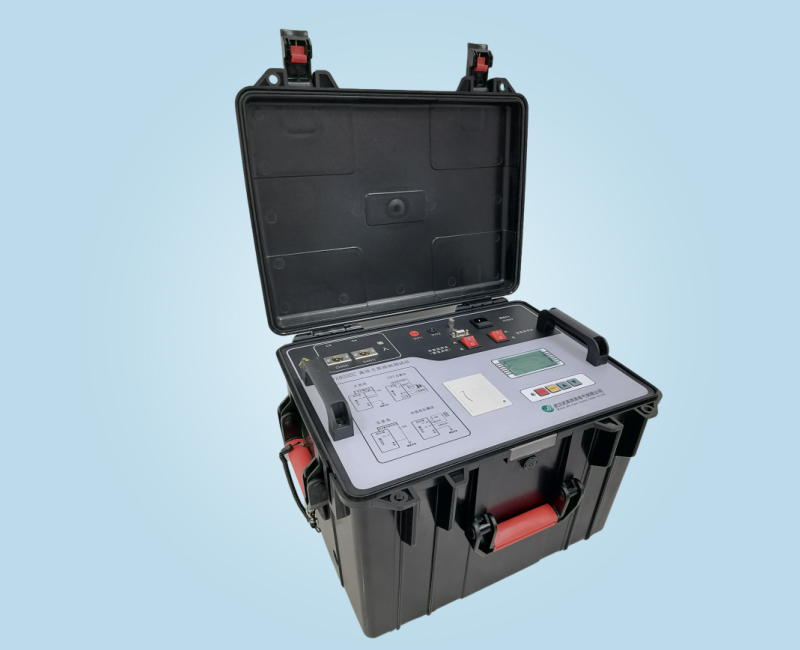

WX8000C 高壓介質損耗測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。

該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。 該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。

儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

本儀器設有以下保護功能：·高壓短路保護  ·CVT過壓保護   ·儀器接地不好保護

★ 主要技術參數

1、高壓輸出： 0.5 ～10kV，200mA  每一檔增加500V，共有二十檔，容   量：2000VA

2、準 確 度：tgδ: ±(讀數*1%+0.0004)   Cx: ±(讀數*1%+1PF)

3、分 辨 率： tgδ：0.001％   Cx：0.001pF

4、測量范圍： 0.001% ＜  tgδ  ＜ 100%

      內施高壓：3pF～60000pF/10kV  60pF～1μF/0.5kV

      外施高壓：3pF～1.5μF/10kV  60pF～30μF/0.5kV

      外施高壓：正接線時最大試驗電流5A/30~300Hz

                        反接線時最大試驗電流10KV/5A/30~300Hz

5、試驗電流范圍：10μA~5A

6、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。

     CVT自激法低壓輸出：輸出電壓3~50V,輸出電流3~30A

     CVT變比測量：變比測量精度：±讀數×1%    變比測量范圍：10～99999

                              相位測量精度：±0.1°           相位測量范圍：0～359.9°

7、電    源： AC 220V士10％   50Hz/60Hz士1%

8、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hz

                        b.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻

                        c. 頻率精度：土0.01Hz

9、諧波適應：  ≤3％

10、使用條件：  -15℃－50℃    相對濕度＜80%

11、外型尺寸： 490（L）×380（W）×330（H）

12、重   量： 32 kg
