WXJD-F 低頻介電常數及介質損耗測試儀
產品分類: 變壓器測試儀
WXJD-F系列低頻絕緣材料介電常數及介質損耗測試儀的工作頻率范圍是20Hz~5MHz,它能完成工作頻率內對絕緣材料的相對介電常數(ε )和介質損耗角 (D或tanδ )變化的測試。該設備的測試裝置是由平板電容器組成, 平板電容器一般用來夾被測樣品, 配用高頻阻抗分析儀作為指示儀器。
訂購熱線:151-0279-6561(微信同號)

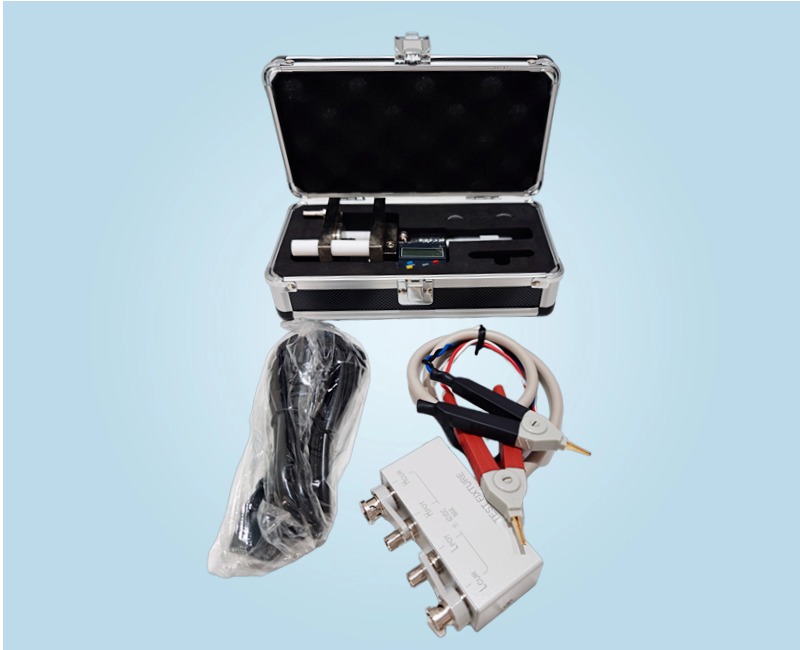

立即咨詢WXJD-F系列低頻絕緣材料介電常數及介質損耗測試儀由S916測試裝置(夾具)、WXJD-F型介電常數測試主機、組成。依據國標GB/T 1409-2006、GB/T 1693-2007、美標ASTM D150以及國際電工委員會IEC60250的規定設計制作。系統提供了絕緣材料的高頻介質損耗角正切值(tanδ)和介電常數(ε)自動測量的最佳解決方案。
WXJD-F系列低頻絕緣材料介電常數及介質損耗測試儀的工作頻率范圍是20Hz~5MHz,它能完成工作頻率內對絕緣材料的相對介電常數(ε )和介質損耗角 (D或tanδ )變化的測試。該設備的測試裝置是由平板電容器組成, 平板電容器一般用來夾被測樣品, 配用高頻阻抗分析儀作為指示儀器。 絕緣材料的介電常數和損耗值是通過被測樣品放入平板電容器和不放樣品的D值(損耗值)變化和Cp(電容值) 讀數通過公式計算得到。
一、概述

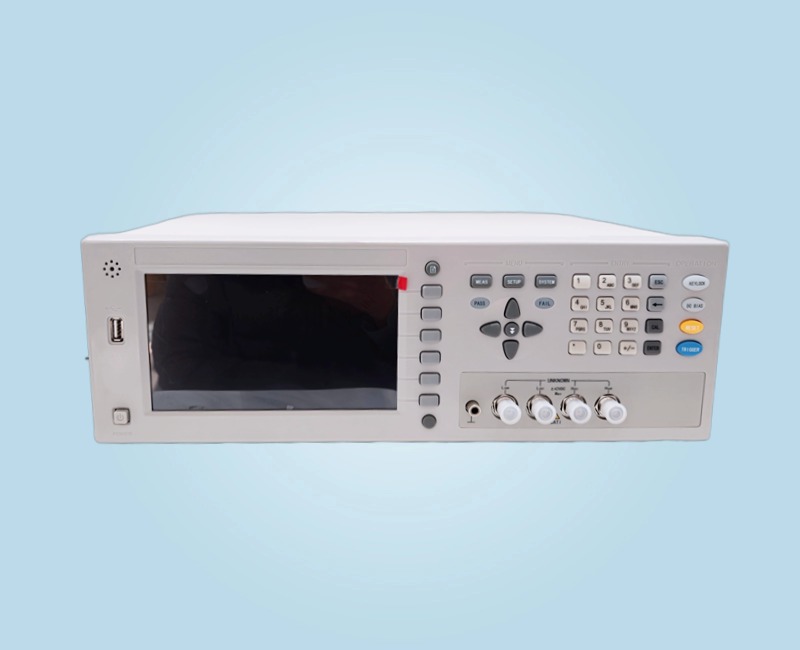

WXJD-F是具有多種功能和更高測試頻率的新型阻抗分析儀,體積小,緊湊便攜,便于上架使用。本系列儀器基本精度為0.05%, 測試頻率最高5MHz及10mHz的分辨率, 4.3寸的LCD屏幕配合中英文操作界面, 操作方便簡潔.集成了變壓器測試功能,平衡測試功能,提高了測試效率. 儀器提供了豐富的接口,能滿足自動分選測試, 數據傳輸和保存的各種要求.
二、主要測試材料
絕緣導熱硅膠,石英晶玻璃,陶瓷片,薄膜,OCA光學膠,環氧樹脂材料,塑料材料,F(xiàn)R4 PCB板材,PA尼龍/滌綸,PE聚乙烯,PTFE聚四氟乙烯,PS聚苯乙烯,PC聚碳酸旨,PVC,PMMA等。高頻介質樣品(選購件): 在現行高頻介質材料檢定系統中, 檢定部門為高頻介質損耗測量?jī)x提供的測量標準是高頻標準介質樣品。 該樣品由石英玻璃, 聚四氟乙烯等材料做成Φ 38mm, 厚 1~2mm 測試樣品。 用戶可按需訂購,以保證測試裝置的重復性和準確性
三、性能特點
1. 全自動一鍵操作可自動掃描最平穩的量程階段
2. 微電腦處理器反應迅速可在最短時間內計算出最佳頻段
3. 夾具數字顯示
4. 4.3寸TFT液晶顯示
5. 中英文可選操作界面
6. 最高2MHz的測試頻率,10mHz分辨率
7. 平衡測試功能
8. 變壓器參數測試功能
9. 最高測試速度:13ms/次
10. 電壓或電流的自動電平調整(ALC)功能
11. V、I測試信號電平監視功能
12. 內部自帶直流偏置源
13. 可外接大電流直流偏置源
14. 10點列表掃描測試功能
15. 30Ω、50Ω、100Ω可選內阻◎內建比較器,10檔分選和計數功能
16. 內部文件存儲和外部U盤文件保存
17. 測量數據可直接保存到U盤
18. RS232C、USB、LAN、HANDLER、GPIB、DCI接口
19. 高頻阻抗分析儀電容值Cp分辨率0.00001pF和6位D值顯示,保證了ε和D值精度和重復性
20. 介電常數測量范圍可達1~105
四、主要技術指標
WXJD-F主機參數 | |
ε 和D性能 | |
固體絕緣材料測試頻率20Hz~1MHz/20Hz~2MHz/20Hz~5MHz的ε 和D變化的測試 | |
ε 和D測量范圍 | ε : 1~105 D: 0.1~0.00005 |
ε 和D測量精度(10kHz) | ε : ±2% , D: ±5%±0.0001 |
測試參數 : | C, L, R,Z,Y,X,B, G, D, Q, θ ,DCR |
測試頻率 | 20Hz~5MHz,10mHz步進 |
測試信號電平 | f≤1MHz 10mV~5V,±(10%+10mV) f>1MHz 10mV~1V,±(20%+10mV) |
輸出阻抗 | 10Ω , 30Ω , 50Ω , 100Ω |
基本準確度 | 0.1% |
顯示范圍 | L 0.0001 uH~9.9999kH θ :-179.99°~179.99° |
測量速度 | 快速: 200次/s(f﹥30kHz),100次/s(f﹥1kHz)中速: 25次/s, 慢速: 5次/s |
校準功能 | 開路/短路點頻、 掃頻清零, 負載校準 |
等效方式 | 串聯方式, 并聯方式 |
量程方式 | 自動, 保持 |
顯示方式 | 直讀, Δ , Δ % |
觸發方式 | 內部, 手動, 外部, 總線 |
內部直流偏 | 電壓模式-5V~+5V, ±(10%+10mV), 1mV步進 |
置源 | 電流模式(內阻為50Ω )-100mA~+100mA, ±(10%+0.2mA),20uA步進 |
比較器功能 | 10檔分選及計數功能 |
顯示器 | 4.3寸LCD顯示 |
存儲器 | 可保存20組儀器設定值 |
USB DEVICE( USBTMC and USBCDC support) USB HOST(FAT16 and FAT32 support) | |
接口 | LAN(LXI class C support) RS232C HANDLERGPIB(選件) |
工作頻率范圍 | 20Hz~2MHz 數字合成 |
精度 | ±0.02% |
電容測量范圍 | 0.00001pF~9.99999F 六位數顯 |
電容測量基本誤差 | ±0.05% |
損耗因素D值范圍 | 0.00001~9.99999 六位數顯 |
介電常數測試裝置(含保護電極) | 精密介電常數測試裝置提供測試電極,能對直徑φ 6~50mm,厚度<14mm的試樣精確測量 |
測試方法 | 可設置為接觸電極法,薄膜電極法和非接觸法三種,以適應軟材料,表面不平整和薄膜試樣測試 |
微分頭分辨率 | 10μm |
最高耐壓 | ±42Vp(AC+DC) |
電纜長度設置 | 1m |
最高使用頻率 | 5MHz |
S916(數顯)介電常數εr和介質損耗因數tanδ測試裝置 | |
固體 | 材料測量直徑Φ38mm;厚度可調 ≥ 15mm |
液體 | 測量極片直徑 Φ38mm; 液體杯內徑Φ48mm 、深7mm(選配) |
